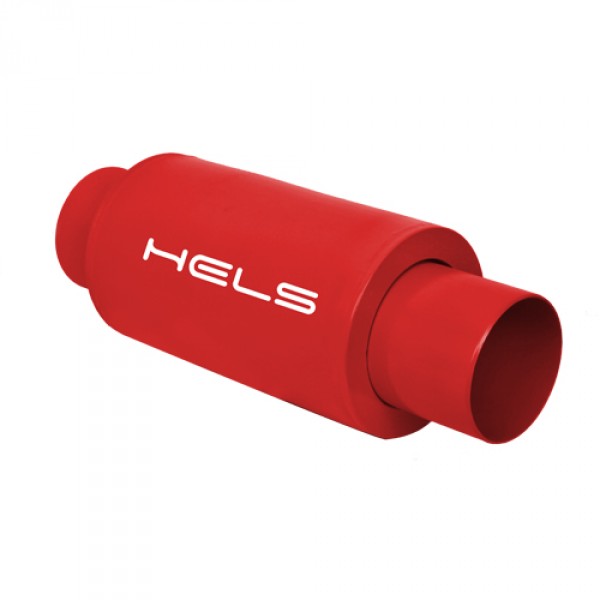

Компенсаторы внешнего давления являются металлическими сильфонными компенсаторами осевого типа. Металлические сильфонные компенсаторы осевого типа имеют ограниченное число ходов. Ввиду того, что в очень длинных и ровных трубопроводных линиях используется меньшее количество компенсаторов, то для них предпочтительными являются компенсаторы внешнего давления. Компенсаторы внешнего давления имеют структуру, принимающую ходы общей сложностью 60-90-120-150 мм ., и обеспечивающую простоту их монтажа и эксплуатации. Компенсаторы внешнего давления, внешняя структура которых покрыта изоляцией, разрабатываются и производятся в виде, необходимом для получения осевых ходов в горизонтальных и вертикальных линиях. Ввиду того, что в компенсаторах внешнего давления жидкость проходит как через внутреннюю так и через наружную части сильфона, в них обеспечивается сбалансированное давление и устойчивость к повышенному давлению.

Используется во всех видах трубопроводов, подходит для всех типов жидкостей.

ВИД СОЕДИНЕНИЯ:

Неподвижный фланец, вращающийся фланец, приварные патрубки или резьбовое соединение.

Материал:

Сильфоны производятся из нержавеющей стали, а соединительные элементы – из нержавеющей или углеродистой стали. Опционально, возможно производство и из других материалов

Номинальные диаметры:

DN25(1’’) - DN 1200(48’’)

Диапазон температур:

В зависимости от материала: от -196ºС до 1100ºС

Значения давления:

2 - 5 - 4 - 6 - 10 - 16 - 25 - 40 - 64 бар и выше. Значения изменяются в зависимости от диаметра трубы.
